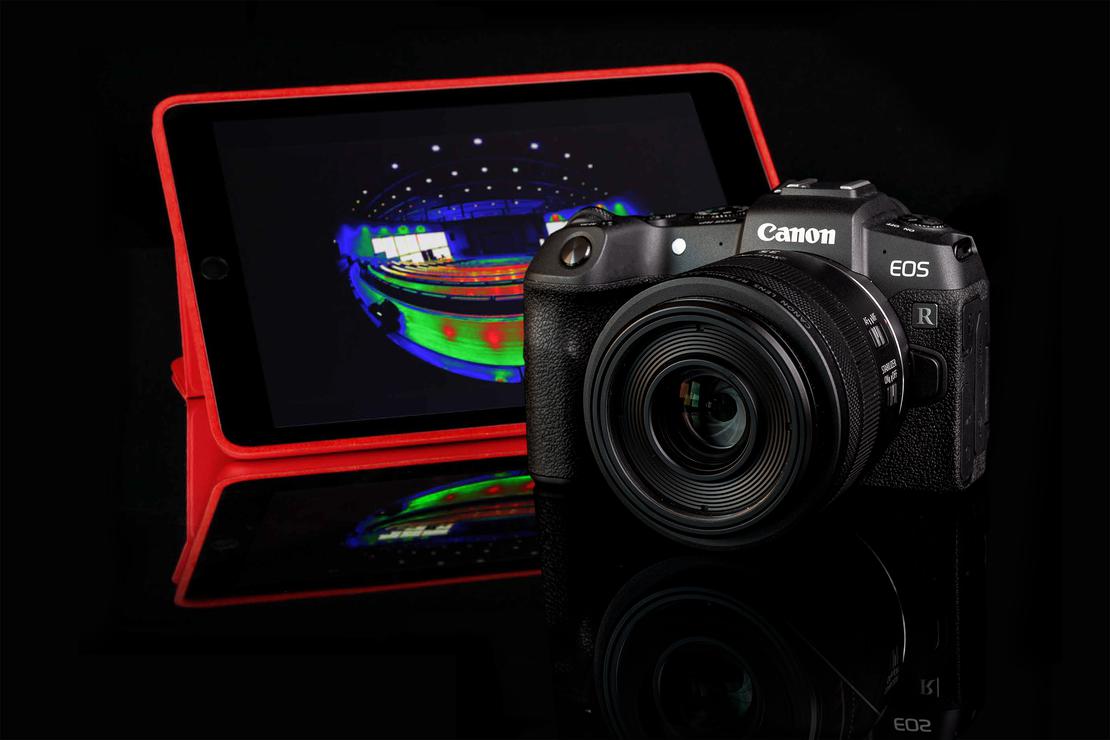

Durch die Integration hochwertiger Digitalkameras von Canon in das LMK-System lassen sich Leuchtdichtebilder für zuverlässige Feldmessungen einfach und schnell aufnehmen. Das intuitive Design und die leistungsstarke LMK LabSoft-Softwareintegration sorgen dafür, dass Sie die Sichtverhältnisse und wahrnehmbaren Kontraste schnell und genau beurteilen können.

Wichtige Merkmale und Vorteile

Mit einem großen Dynamikbereich und einstellbaren Belichtungsparametern eignet sich die aktuelle LMK mobile R gut für die schnelle und einfache Bewertung der Leuchtdichte im Außenbereich sowie an Fassaden und anderen vertikalen Flächen – ideal für Projekte in den Bereichen Tageslicht, Sicherheit und Compliance. Die LMK mobile R ist vollständig kompatibel mit LMK LabSoft und kann Rohdatenbilder importieren und auswerten.

Ihr persönliches LMK Produkt Paket

  • Tragbares System, keine zusätzliche Hardware für die Bildaufnahme vor Ort erforderlich

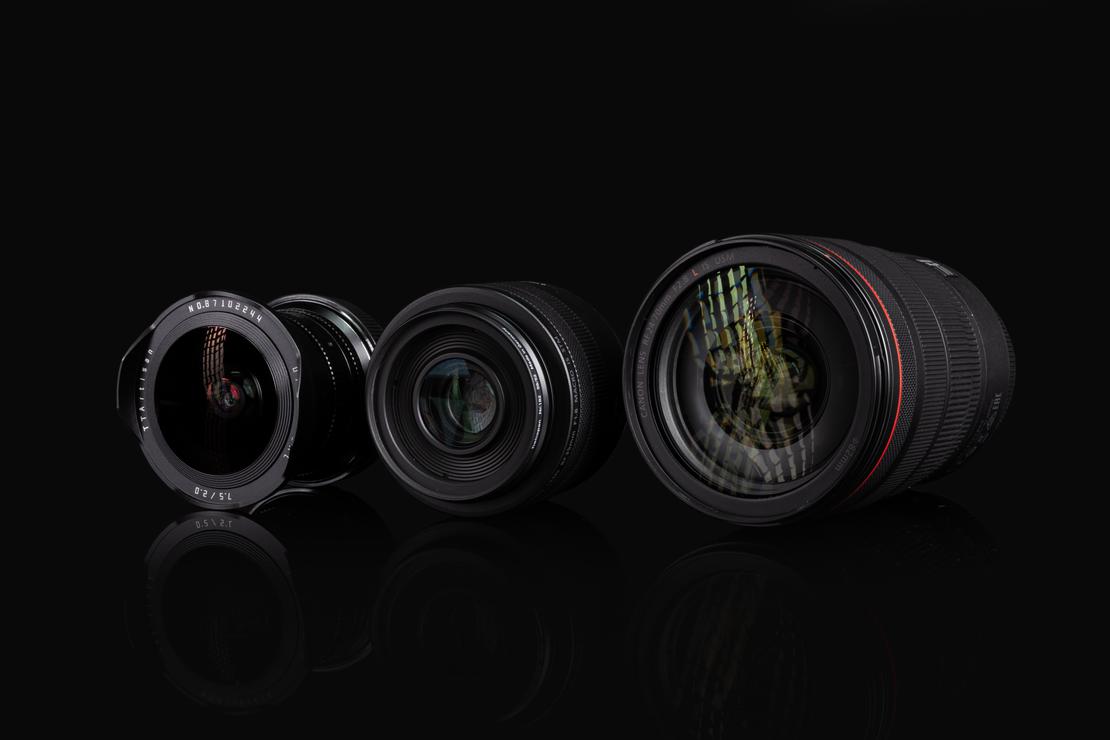

  • Drei verschiedene Objektive mit optionalen ND-Filtern erhältlich
  • Individuelle Kalibrierung im Werk
  • Sofortige Einsatzbereitschaft nach Lieferung
  • Software mit optionalen Add-Ons
  • Kostenlose App für vereinfachte Bildaufnahme

Feldtaugliche Beleuchtungsanalyse für Architektur, Sicherheit und Design

  • Außenbeleuchtung: Bewertung der Straßenbeleuchtung, der Leuchtdichte in Außenbereichen und an öffentlichen Orten, zur Gewährleistung von Sicherheit, Konformität und Energieeffizienz
  • Architekturbeleuchtung: Messung der Leuchtdichte an Gebäudefassaden, Denkmälern und städtischen Strukturen zur Verbesserung der architektonischen Gestaltung und Sichtbarkeit sowie der nächtlichen Ästhetik
  • Verkehrsbeleuchtung & Beschilderung: Bewertung des wahrnehmbaren Kontrasts auf Beschilderungen, Verkehrsleitsystemen, Schienen und Flughafenfeldern für zuverlässige Sichtbarkeit und Sicherheit
  • Innenanwendungen: Messung von Leuchtdichte und deren Verteilung in Innenräumen für genaue, bildbasierte Messdaten für die Entwicklung und Qualitätskontrolle
Technische Spezifikationen des LMK mobile R Systems
Bereich Merkmal Technische Daten
Elektronik Sensor CMOS Canon Sensor mit 6249 (H) x 4160 (V)
Dateiformat 14 Bit, Canon original RAW 3rd Edition
PC-Schnittstelle CR3 Bilddatenübertragung über USB 3.0 oder WiFi zum PC
Messergebnisse Leuchtdichtebildauflösung 3132 (H) x 2090 (V)
Dynamische Auflösung EnSingle picture measurement (SinglePic):  1:4000

High Dynamic measurement (AEB):  1:30 000 (1/1000 Sek. < ti < 8 Sek.)
Messaufbau Auswahl der Messparameter Einstellung von Blendenwert, Belichtungszeit und ISO-Empfindlichkeit
Belichtungszeit 30 Sek. bis 1/1000 Sek. (kalibriert für Leuchtdichtemessungen)
ISO-Empfindlichkeit 100 to 1600 (kalibriert für Leuchtdichtemessungen) in 100 Schritten
Technische Spezifikationen des LMK mobile R Systems
Merkmal Spezifikation
Sensor CMOS Canon Sensor mit 6249 (H) x 4160 (V)
Dateiformat 14 Bit, Canon original RAW 3rd Edition
PC-Schnittstelle CR3 Bilddatenübertragung über USB 3.0 oder WiFi zum PC
Auflösung des Leuchtdichtebildes 3132 (H) x 2090 (V)
Dynamische Auflösung Single picture measurement (SinglePic):  1:4000

High Dynamic measurement (AEB):  1:30 000 (1/1000 Sek. < ti < 8 Sek.)
Auswahl der Messparameter Einstellung von Blendenwert, Belichtungszeit und ISO-Empfindlichkeit
Belichtungszeit 30 Sek. bis 1/1000 Sek. (kalibriert für Leuchtdichtemessungen)
ISO-Empfindlichkeit 100 to 1600 (kalibriert für Leuchtdichtemessungen) in 100 Stufen

Ergebnisdaten

  • Leuchtdichteverteilungen in Messbildern L(x,y)
  • Statistische Daten zur Verwendung in Berechnungsprogrammen (z.B. EXCEL®, MatLAB®, LabVIEW®)
