Messung der Leuchtdichte an Wänden, Böden und Decken

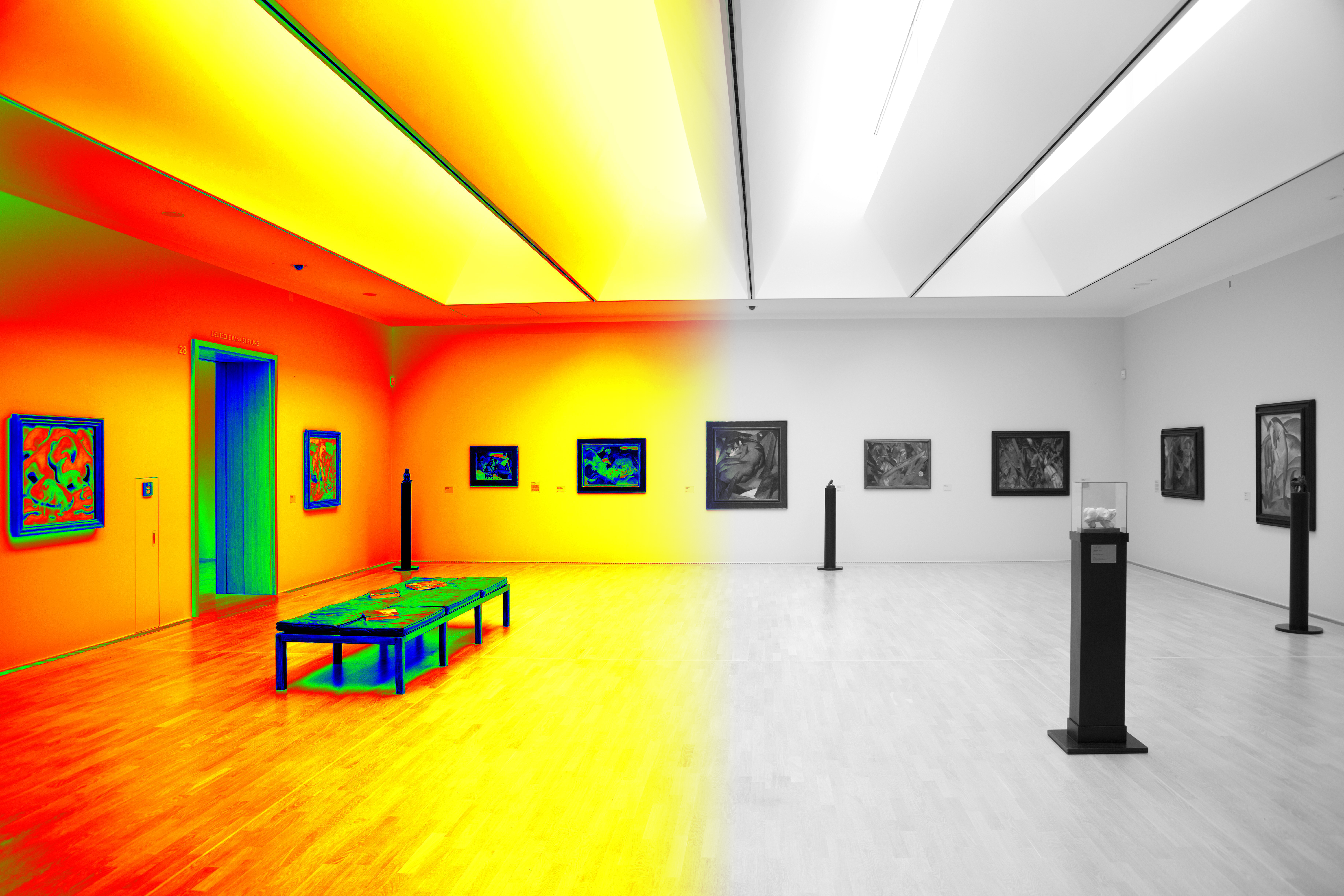

Optisches Erscheinungsbild und Sicherheit (Lenbachhaus München)

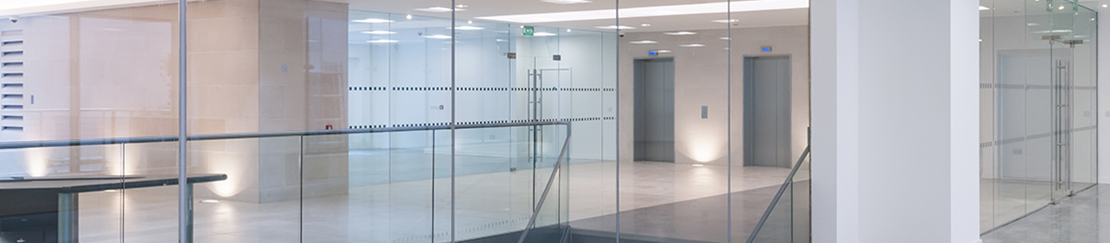

Innenbereich
Quantifizierung von Leuchtdichte, Kontrast, Farbe und Blendung in Innenräumen
Die photometrische Bewertung von Innenräumen hinsichtlich absoluter Leuchtdichtewerte und relativer Leuchtdichteverteilungen auf beleuchteten Flächen ist eine zentrale Aufgabe der Architekturbeleuchtung. Darüber hinaus liefert die Bestimmung visuell wahrgenommener Kontraste ein objektives Maß für Ergonomie und Sicherheit bei bestimmten Sehaufgaben.
Mithilfe von bildgebenden Leuchtdichtemesskameras lassen sich folgende Variablen effizient und nachvollziehbar messen:
- Leuchtdichte und Leuchtdichteverteilungen in Innenräumen
- Dynamik von Helligkeit und Kontrastverhältnissen auf Innenflächen
- Abgeleitete Wahrnehmungskriterien wie Erkennbarkeit, einschließlich ergonomischer und sicherheitstechnischer Aspekte von Arbeitsplätzen
- Gleichförmigkeit der Leuchtdichte an Wänden, Böden und Decken, die Aussagen über das Erscheinungsbild der Beleuchtung und den Sehkomfort ermöglicht
- Lichtfarbe und Farbwiedergabe von beleuchteten Objekten (z. B. Galerie-, Museums-, Einzelhandels- oder Ausstellungsbeleuchtung)
Analyse von Wahrnehmungskomfort & psychologischer Blendung
Durch die Kombination von Leuchtdichtebildern mit geometrischen Informationen über die Position und Größe der Lichtquellen lassen sich zusätzliche Kriterien der visuellen Wahrnehmung bewerten. Ein wichtiges Beispiel hierfür ist die psychologische (Un-)Behaglichkeit.
In Innenräumen kann die Blendung anhand des UGR-Werts für künstliche Lichtquellen und des DGP-Werts für Tageslichtblendung bewertet werden. Beide Blendungsmetriken verwenden die Leuchtdichte der Leuchten oder des Tageslichts als Eingabevariablen und verknüpfen diese mit der räumlichen Lage und der Umgebungsleuchtdichte. Alle erforderlichen Messdaten können aus einem einzigen HDR-Luminanzmessbild abgeleitet werden, wodurch die Blendungsanalyse effizient und sehr szenenrepräsentativ ist.
Unsere Lösung für die Innenarchitektur
TechnoTeam bietet mehrere LMK-Systeme an, die für diese Aufgaben in der Innenarchitektur entwickelt wurden, darunter die LMK 6-Modelle und die LMK mobile R. Für die standardisierte Blendungsbewertung bietet TechnoTeam außerdem eine spezielle Software-Erweiterung an, die sowohl die UGR- als auch die DGP-Methode unterstützt. Dazu sind erforderlich:
- ein LMK-Leuchtdichtemesskamerasystem,
- ein Weitwinkelobjektiv (oder Fischaugenobjektiv) zur Erfassung des relevanten Beobachtungsfeldes
- und eine geometrische Kalibrierung der Abbildungseigenschaften.
Zusammen ermöglicht diese Konfiguration eine zuverlässige leuchtdichtebasierte Bewertung der Innenraumbeleuchtung, von Studien zum Sehkomfort bis hin zur ergonomischen Arbeitsplatzbewertung.
RELEVANTE PRODUKTE
RELEVANTE PUBLIKATIONEN
Glare assessment for research and development of measurement methods
Przeglad Elektrotechniczny
Glare is one of the most important parameter of lighting quality. Despite the passage of time from the beginning of glare research, no standard of conducting laboratory experiments was proposed. In the article the review of solutions related to glare assessment is presented. The method of conducting research on glare is also described. The authors pay attention to the most important aspects in the methodology of glare assessment for the experimental research on glare and glare assessment based on UGR measurements. The tests of the new algorithm for UGR calculation is presented — algorithm for precise identification and extraction of glare source area from HDR image.
Ist eine objektive Beschreibung der Störempfindung bei künstlicher Beleuchtung möglich?
LICHT 7/8 2015, p. 70-74
Die visuelle Erfassung von Information durch das menschliche Auge kann durch helle Lichtquellen gestört werden. Diese Effekte werden unter dem Sammelbegriff der Blendung zusammengefasst. In diesem Beitrag wird diskutiert, ob zum einen die Simulation und Vorhersage eines belastbaren Blendungsurteils und zum anderen die messtechnische Überprüfung einer realen Beleuchtungssituation anhand der vorhandenen Messdaten, Messmittel und Messmethoden überhaupt möglich sind. Dabei wird auf aktuelle Arbeiten zur messtechnischen Bewertung von subjektiven Blendungsurteilen in Innenräumen Bezug genommen.
Measurement of the Unified Glare Rating (UGR) based on using ILMD
Proceedings of the 28th Session of the CIE, Manchester; Vol. 1
Imaging luminance measuring devices (ILMD) are widely used in different fields of application. The assessment of glare caused by sun light and technical lighting installations for outdoor and indoor applications has meanwhile become reality. Measuring the discomfort glare for artificial indoor lighting installation is a fixed requirement of current standards. The aim of this study is to develop a simple and very well suitable software algorithm to fulfil those requirements by using the ILMD measuring technique comfortably. This paper also includes a comparison of currently existing equations for the discomfort glare regarding their technical requirements to be met by the ILMD and also the validation of new ideas and methods for analysis and evaluation. Keywords: Unified Glare Rating (UGR), Imaging Luminance Measuring Device (ILMD), discomfort glare
Assessment of daylit glare parameters with ILMDs and image processing
The 2nd CIE Expert Symposium on Appearance - When Appearance meets Lighting ..., 8-10 September 2010
Image luminance measuring devices (ILMD, [1]) are widely used in different fields of application. The assessment of glare caused by artificial lighting installations for outdoor and indoor applications is meanwhile reality. To evaluate discomfort glare under daylit conditions, new glare assessment methods using luminance images have recently been developed. The objective of this study is to analyze ongoing researches of mostly prototypical procedures and to realize their practical application for field measurements by using ILMD in the governmental or commercial sector. The practical application of the DGP was the focus of this study.
