Goniophotometer Modellreihe RiGO801 - L
Präzise Messungen mit Goniophotometern der RiGO801-L -Serie
Die Goniophotometer der RiGO801-L Serie eignen sich zur Messung der unterschiedlichsten Leuchtentypen bis zu einem Durchmesser von 2.2 m (Max 50 kg). Da das Messobjekt während der Messung unbewegt in normkonformer Lage bleibt, wird eine vollständige Type C Konformität nach IES LM-79 bzw. LM-75 realisiert.
Das Nahfeld-Messprinzip ermöglicht präzise Ergebnisse, ohne dass ein großer Messabstand erforderlich ist – ideal für den Einsatz in Laboren mit begrenztem Platzangebot.
- Type-C-konforme Messung nach IES LM-79 – das Messobjekt bleibt unbewegt
- Platzsparendes Nahfeld-Messprinzip – ideal für kleine Labore
Flexible Modellvarianten für unterschiedliche Anforderungen
Die RiGO801-L Goniophotometer sind in vier Standardgrößen erhältlich, die sich nach dem Durchmesser des Messvolumens richten (1.4 m bis 2.2 m). Die Auswahl des geeigneten Modells hängt von der Größe der zu messenden Lichtquellen sowie den räumlichen Gegebenheiten des Labors ab.
Umfassende Messmöglichkeiten
Das RiGO801-L Goniophotometer liefert eine Vielzahl präziser Messergebnisse:
- Lichtstärkeverteilung: Ausgabe im IES oder LDT Format
- Lichtstrom: Ableitung wichtiger Kenngrößen wie die Energieeffizienz bzw. Lichtausbeute in Lumen pro Watt (lm/W)
- Spektrale und farbmetrische Messungen (Option Spektroradiometer): CRI, IES TM-30, CCT)
- Leuchtdichte- und Farbbilder: Auswertung von Gleichförmigkeit, Kontrasten und Farbverteilungen. UGR Blendungsbewertung.
- UGR Blendungsbewertung: Auf Basis der Lichtstärkeverteilung oder von Leuchtdichtebildern.
- Strahlendaten: Für komplexe und realitätskonforme optische Simulationen
Anwendungsbereiche für das RiGO801-L Goniophotometer
- SSL-Messung nach LM-79 & CIE S 025
- Prüfung von LED-Leuchten, Straßen-, Büro-, Sport- und Industriebeleuchtung
- Entwicklung & Qualitätssicherung in Industrie- und Forschungslaboren
- Validierung optischer Simulationen mit realen Messdaten
Optimal für kleine Messlabore
Beispiel Laborlayout RiGO801-1500

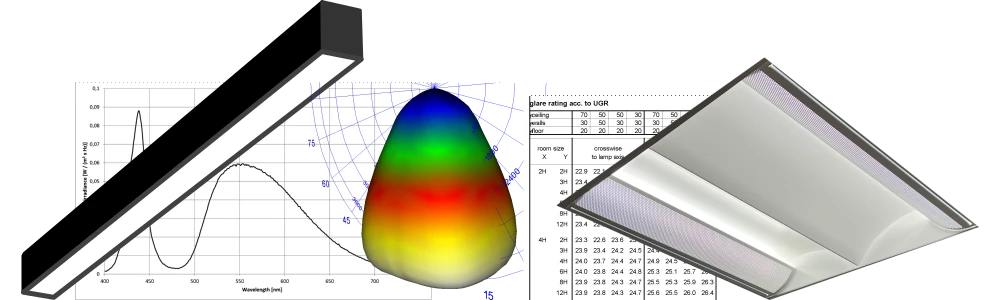

Indoor luminaires
SSL Messungen nach IES LM-79-24 und CIE S 025

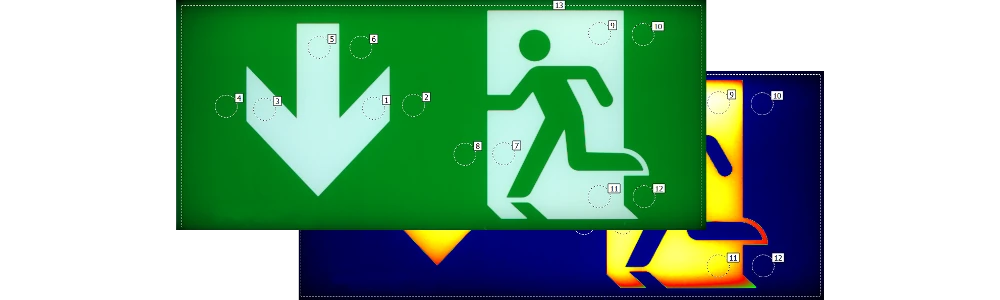

Notbeleuchtung
Auswertung von Leuchtdichten, Gleichförmigkeit, Kontrast und Farbe

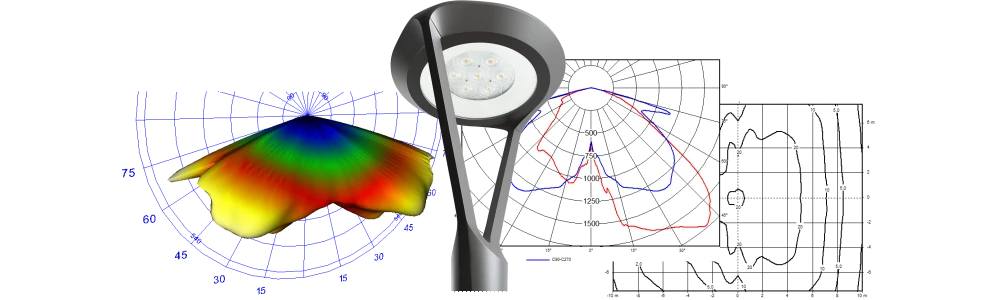

Messung von Straßenleuchten
Einbindung verschiedener Messgeräte

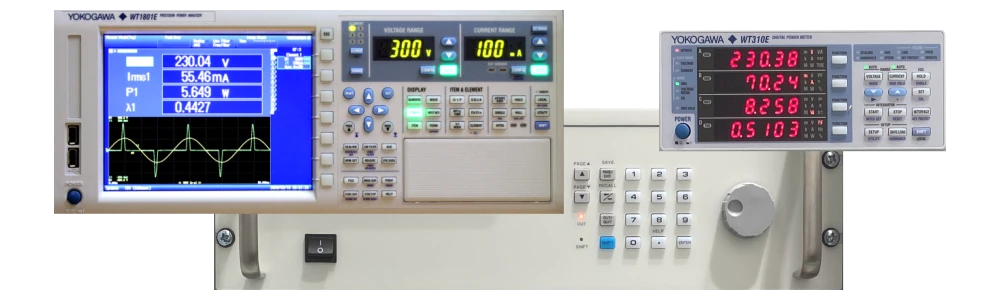

Wattmeter, Stromversorgungen, Datenlogger
Technische Daten
| Messobjektgröße | Typabhängig: 1400 mm, 1500 mm, 1800 mm oder 2200 mm (Durchmesser) |
| Platzbedarf | siehe Spezifikation |
| Bewegung | Sensoren bewegt durch Goniometer mit zwei gekoppelten Achsen |
| Messposition | Ruhend, montage hängend oder stehend |
| Messkamera | LMK 6-5 / LMK 6-5 color |
Produktvideo
Lade Player...
RiGO801-L Goniophotometer – Bewährt in der Praxis
Seit den 1990er Jahren setzen führende Leuchtenhersteller und Prüflabore das RiGO801-L Goniophotometer erfolgreich für zertifizierte Lichtmessungen ein. Internationale Ringvergleiche bestätigen die hohe Messgenauigkeit und Reproduzierbarkeit der Ergebnisse (Interlaboratory Comparison for Goniophotometers (IC 2017), December 20, 2021).
