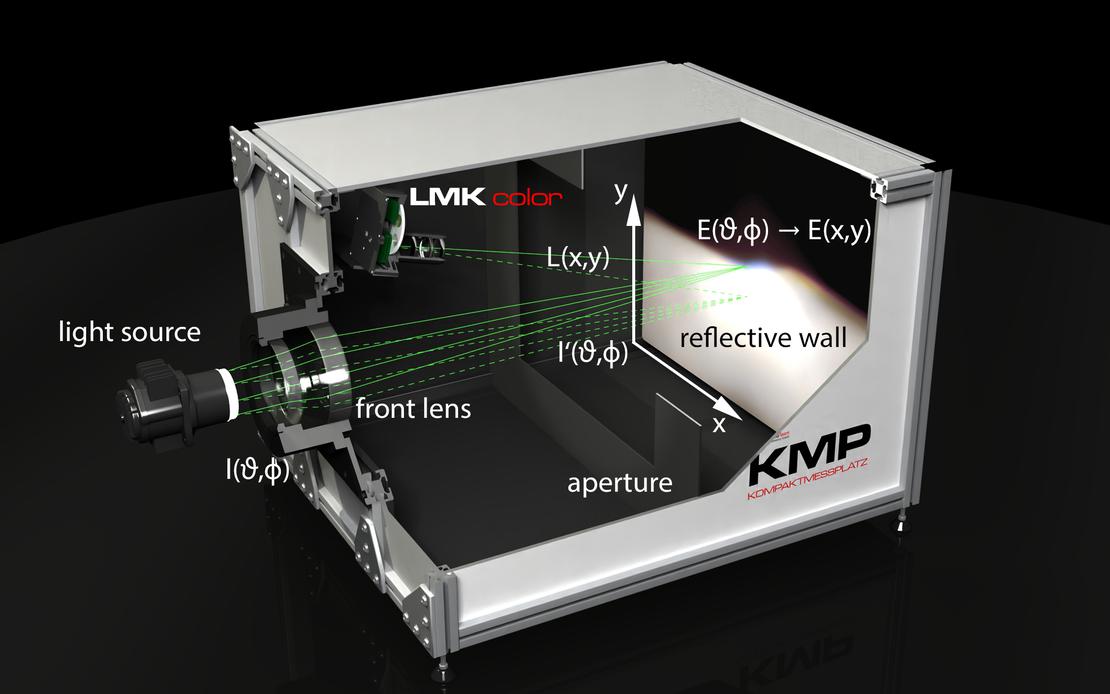

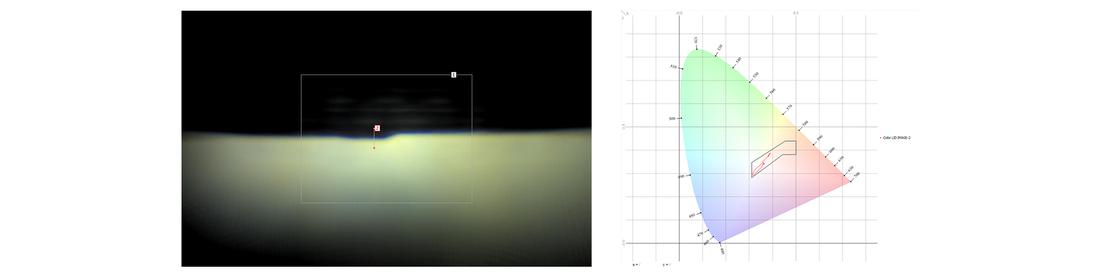

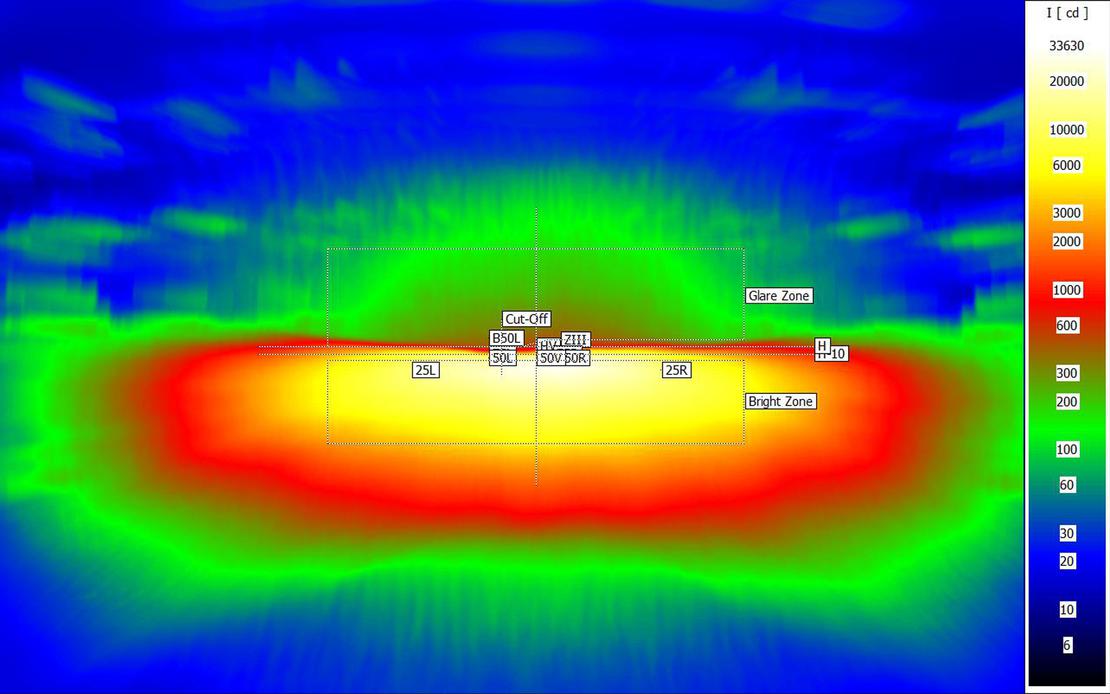

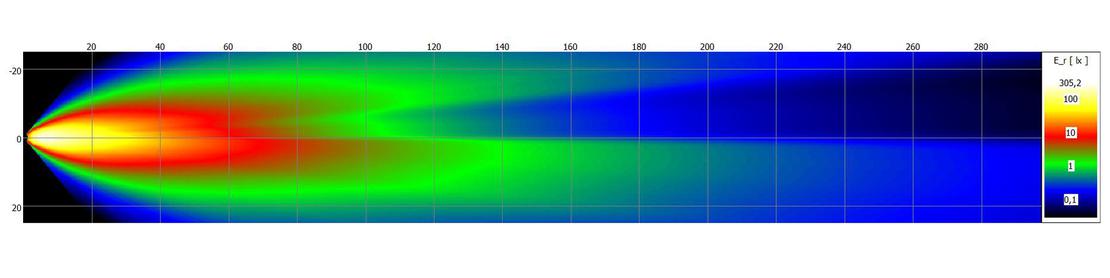

Der KMP ist die Lösung, um die indirekte Lichtmesstechnik kosteneffektiv an Orte mit wenig Platz zu bringen. Seine leichte und kompakte Konstruktion ermöglichen die Integration in Fertigungsstrecken, die Positionierung neben die Produktion oder im kleinen Lichtlabor. Durch die integrierte LMK können als Messergebnis Lichtstärken, Beleuchtungsstärken oder auch Farbkoordinaten geliefert werden. Für R&D sowie größere Messobjekte haben wir den BV Raum in unserer Produktpalette.
Komponenten
- LMK 6 oder LMK 6 color
- Optional weitere Hardware (z.B. PC, Netzteile)
- LabSoft für F&E
- LID Checker (LC3) für F&E und EOL
- LightChecker für EOL
Um sicherzustellen, dass Ihr KMP perfekt an Ihre Bedürfnisse und Vorgaben angepasst ist, bieten wir Ihnen umfangreiche Dienstleistungen an:
- Photometrische Kalibrierung (Lichtstärke in cd, Beleuchtungsstärke in lx, Lichtstrom in lm, Leuchtdichte in cd/m²)
- Geometrische Kalibrierung (sphärisches Koordinatensystem in °, metrisches Koordinatensystem in mm)
- Wahl der passenden Eingangsoptik
- Wartung und Support
| Technische Basisdaten | Automotive | Airfield |
|---|---|---|
| Größe des Messobjektes | < 120 mm | < 190 mm 1 |
| Typische Messentfernung |
25 m – ∞ | 25 m – ∞ |
| Objektfeld | max. horizontal ±24°, vertikal ±15° |
max. horizontal ±22°, vertikal ±15° |
| Auflösung | ≥ 0,01° | ≥ 0,1° |
| Messbereich | 0,3 cd – 50 Mcd | 5 cd – 10 Mcd |
| Messbarer Kontrast2 | 1:10.000 | 1:100 |
| Messdauer | Sekunden | Sekunden |
| Maße | 980 mm × 850 mm × 650 mm (L × B × H) | 980 mm × 850 mm × 650 mm (L × B × H) |
| Technische Basisdaten | |
|---|---|
| Größe des Messobjektes | Automotive: < 120 mm Airfield: < 190 mm 1 |
| Typische Messentfernung | Automotive: 25 m – ∞ Airfield: 25 m – ∞ |
| Objektfeld | Automotive>:max. horizontal ±24°, vertikal ±15° Airfield: max. horizontal ±22°, vertikal ±15° |
| Auflösung | Automotive: ≥ 0,01° Airfield: ≥ 0,1° |
| Messbereich | Automotive: 0.3 cd – 50 Mcd Airfield: 5 cd – 10 Mcd |
| Messbarer Kontrast2 | Automotive: 1:10 000 Airfield: 1:100 |
| Messdauer | Automotive: Sekunden Airfield: Sekunden |
| Maße | Automotive: 980 mm × 850 mm × 650 mm (L × B × H) Airfield: 980 mm × 850 mm × 650 mm (L × B × H) |
1 abhängig von der Messaufgabe und der Eingangsoptik gehen auch größere Messobjekte
2 CIE244:2021 f25
