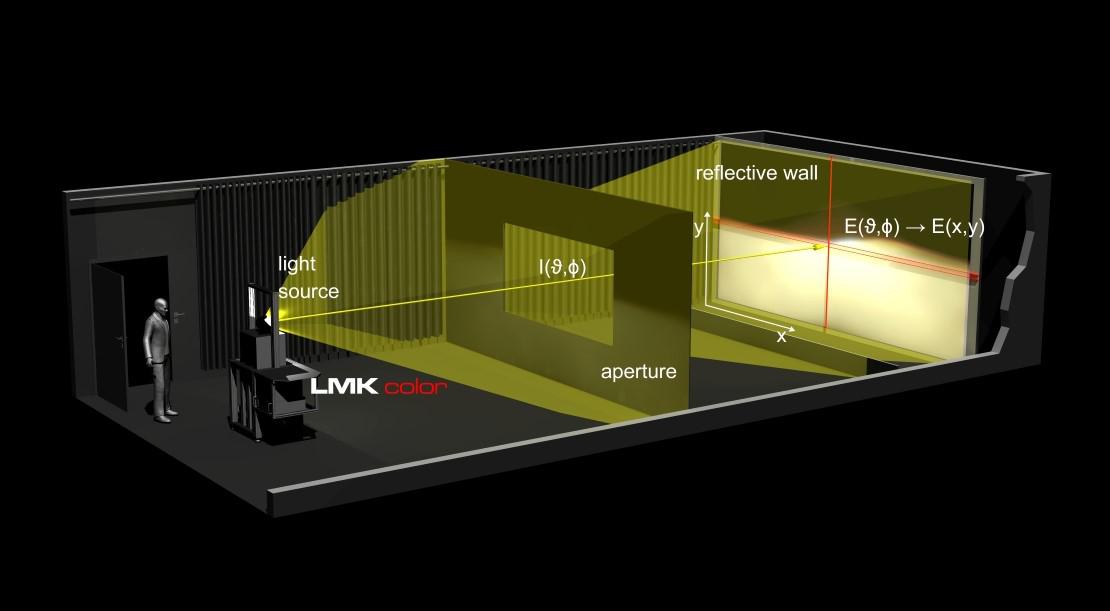

Der BV Raum ist ein spezielles Laborsystem für die Forschung im Bereich Automobilbeleuchtung und allgemeine Beleuchtung. Er basiert auf unserem Kernprodukt LMK und kombiniert optische Präzision und automatisierte Arbeitsabläufe für F&E sowie Qualitätssicherungen.

Höchste Genauigkeit, durchdachte Flexibilität

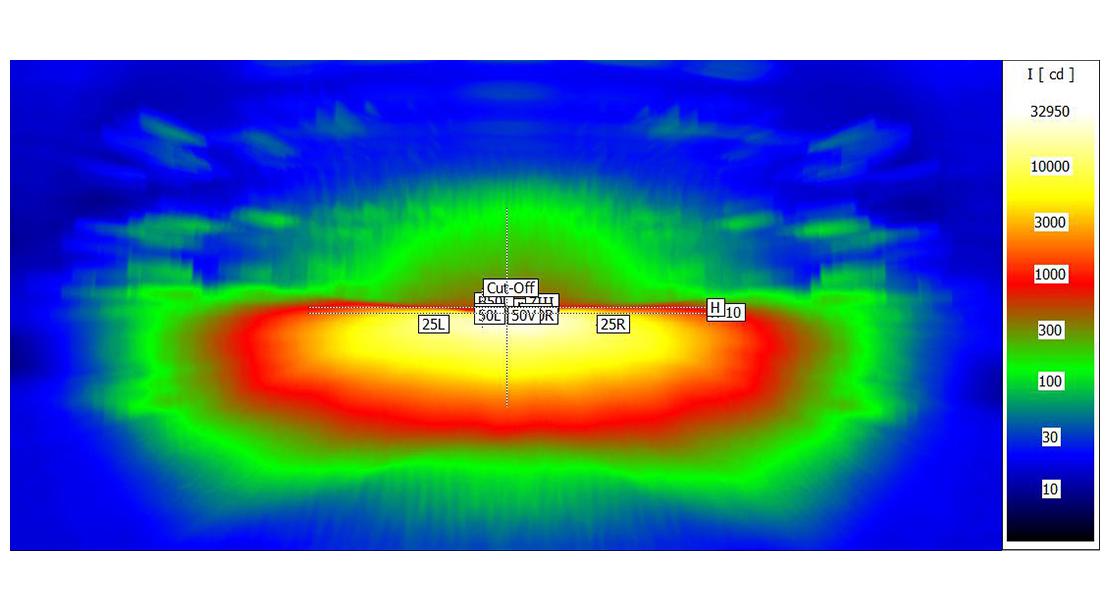

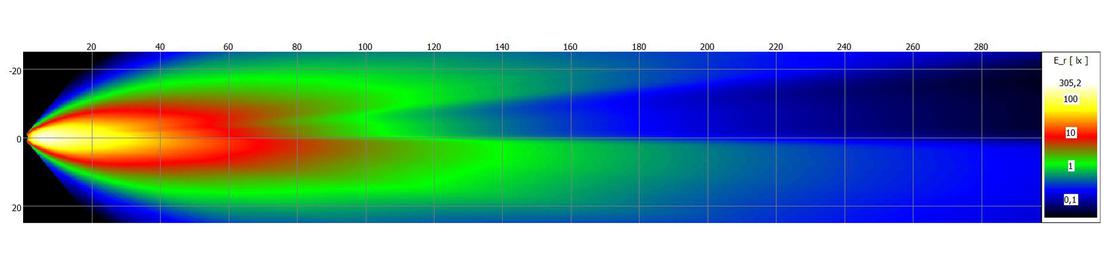

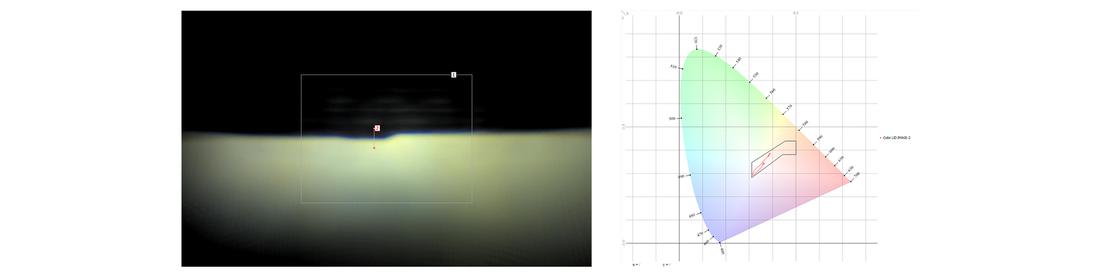

Der BV Raum wird von kompakten Aufbauten unter 3 m bis zu großen Messabständen von 10 bis 25 m an Ihre Anforderungen angepasst. Er liefert präzise Lichtstärken, Beleuchtungsstärken und Farbkoordinaten für komplexe Lichtquellen. Erzielen Sie konsistente, normkonforme Ergebnisse von der Prototypenanalyse bis zur Produktionsüberprüfung.

Ihre Anwendung - Unsere maßgeschneiderte Gesamtlösung

Stellen Sie Ihren BV-Raum mit bewährten TechnoTeam-Komponenten zusammen:

  • bildgebende LMK 6 oder LMK 6 color Leuchtdichte- und Farbmesskameras
  • LID Tisch (zur Positionierung der Proben)
  • Optionale weitere Hardware: PC, Netzteile
  • Software: LabSoft (für F&E-Workflows), LID-Checker (sowohl für F&E als auch für EOL-Anwendungen)
Technische Basisdaten Automotive1 Allgemeinbeleuchtung
Größe des Messobjektes < 2 m < 2 m
Typische Messentfernung
 3.16 m – 25 m 1 – 3 m
Objektfeld hor. ±90°; vert. ±22° (3.16 m)
hor. ±90°; vert. ±8.5° (10 m)		 Hor. ±180°; vert. ±90° je nach Größe des Labors und des Positionierungssystems
Auflösung 0.005° bis 0.05° 0.1°
Messbereich 0.01 cd – 10 Mcd 0.01 cd – 10 Mcd
Messbarer Kontrast2 1:10.000 1:1000
Messdauer Sekunden bis Minuten3 Sekunden
Technische Basisdaten
Größe des Messobjektes automotive1: < 2 m
Allgemeinbeleuchtung: < 2 m
Typische Messentfernung automotive1: 3,16 m – 25 m
Allgemeinbeleuchtung: 1 m – 3 m
Objektfeld automotive1: hor. ±90° ; vert. ±22° (3,16 m)
hor. ±90° ; vert. ±8.5° (10 m)
Allgemeinbeleuchtung: Hor. ±180°; vert. ±90° je nach Größe des Labors und des Positionierungssystem
Auflösung automotive1: 0.005° bis 0.05°
Allgemeinbeleuchtung: 0.1°
Messbereich automotive1: 0.01 cd - 10 Mcd
Allgemeinbeleuchtung: 0.01 cd - 10 Mcd
Messbarer Kontrast2 automotive1: 1:10 000
Allgemeinbeleuchtung: 1:1 000
Messdauer automotive1: Sekunden bis Minuten3
Allgemeinbeleuchtung: Sekunden

1Wir bieten eine mit LMT gemeinsam patentierte Lösung für die Messung von Automobilscheinwerfern an. Klicken Sie hier um mehr darüber zu erfahren.
2CIE244:2021 f25
3Mit Image Stitching

Warum Sie den BV Raum wählen sollten

  • Flexibel und skalierbar: maßgeschneidert für kleine Testproben oder groß angelegte Aufbauten
  • Breiter Messbereich: geeignet für cd- bis Mcd-Werte, hohe Kontrastanforderungen
  • Modulare Komponenten: integrierbar mit LMK 6/LMK 6 color, LID Tisch, LabSoft, LID-Checker
  • Umfassendes Serviceangebot: Kalibrierung, Einrichtung, Wartung, Laborlayout-Design
  • Präzision in Automobilqualität: patentierte Lösung in Zusammenarbeit mit LMT für Scheinwerferprüfungen



Ihr nächster Schritt zu exzellenter Messgenauigkeit

So sorgen wir dafür, dass Ihr BV-Raumsystem mit höchster Präzision arbeitet:

  • Photometrische Kalibrierung (cd, lx, lm, cd/m²)
  • Geometrische Kalibrierung (sphärische/kartesische Koordinaten)
  • Entwurf und Beratung zum Labor Layout
  • Laufende Wartung, Upgrades und technischer Support

Holen Sie sich erstklassige Bildschirmfotometrie in Ihr Labor.
Kontaktieren Sie uns um eine BV-Raumkonfiguration zu entwerfen, die Ihren Testanforderungen entspricht.
