Kooperation zwischen LMT und TechnoTeam

TechnoTeam bietet seit über 20 Jahren Messsysteme zur indirekten Erfassung der Lichtstärkeverteilungskurve, kurz LVK genannt, von Messobjekten an. Eines unserer Hauptprodukte aus dieser Sparte ist das Produkt „BV Raum“.

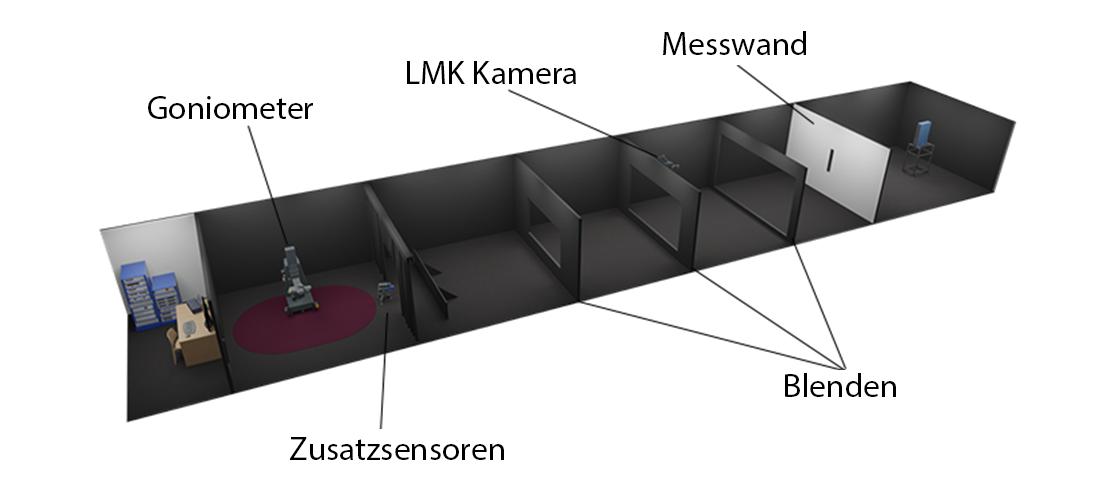

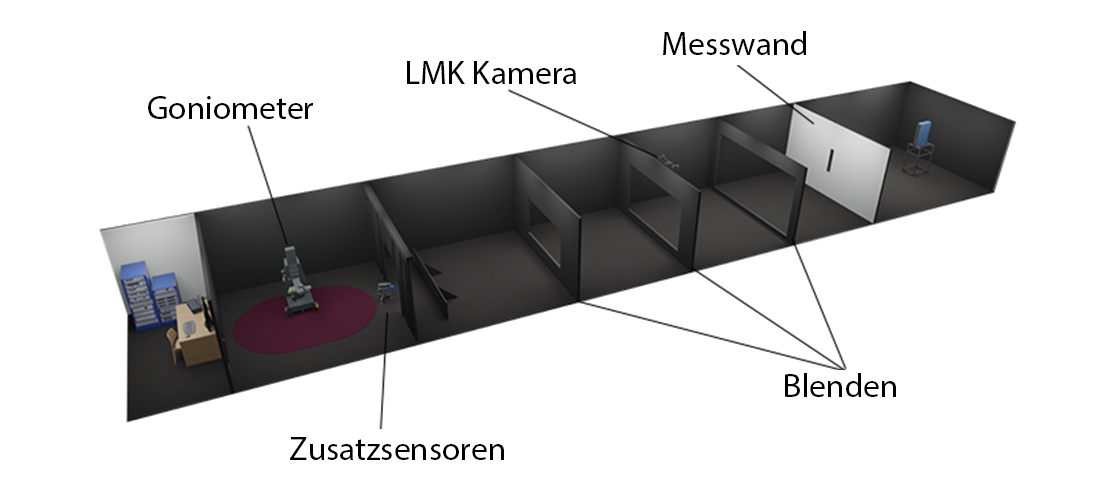

Der BV Raum ist ein speziell ausgerüstetes photometrisches Labor. Die Hauptkomponenten des Labors sind die Messwand zur indirekten Erfassung der LVK, die geometrisch und photometrisch kalibrierte LMK, unsere Leuchtdichtemesskamera, und natürlich das Messobjekt selbst.

Die Größe des Labors wird durch die Eigenschaften des Messobjektes und damit der Messaufgabe bestimmt. Das Labor selbst ist nahezu frei skalierbar. Aufgrund der Vielzahl der Messobjekte existiert auch eine Vielzahl unterschiedlich großer BV Räume. Die Größe der Messwand limitiert den Bereich der LVK, der mit einem Bild der LMK aufgenommen werden kann.
Moderne Messobjekte erfordern es jedoch immer größere LVKs erfassen zu müssen. Um dies zu erreichen wird das Messobjekt um seinen Referenzpunkt gedreht und so sequentiell in einem größeren Bereich als die Größe der einzelnen Messwand erfasst. Der so aufgenommene Bildstapel wird am Ende der Messung durch die eingesetzte Software zu einer großen LVK zusammengerechnet.

An dieser Stelle wurde die gleichwertige Partnerschaft mit der Firma LMT eingegangen. Die Firma LMT baut seit einem halben Jahrhundert Goniophotometer höchster Qualität. Die Kombination der Kernkompetenzen der beiden Firmen führte zur Entscheidung gemeinsam Messsysteme für kamerabasierte Goniophotometrielabore für die Prüfung der Beleuchtung zu vermarkten. Dieser patentierte Ansatz kombiniert damit traditionelle Goniophotometer, die mit klassischen Photometern und Farbmessköpfen ausgerüstet sind, mit bildgebenden Licht- und Farbmesskameras und fusioniert damit die Vorteile aus beiden Welten in einem einzigen Messsystem.

Die Goniophotometer von LMT können das Messobjekt präzise um 2 Achsen drehen und somit die gesamte LVK des Messobjektes mit der LMK erfassen. Zusätzlich dazu bieten die Goniophotometer der Firma LMT natürlich auch die Möglichkeit mit den Photometern oder Farbmessköpfen Messwerte zu erfassen. Die Nutzung von verschiedenen Sensoren wie LMK und Photometer, die einen Beitrag zum Messergebnis liefern, wird als Sensorfusion bezeichnet.

Moderne Messobjekte wie komplexe Beleuchtungssysteme im Automobilbereich wie z. B. „Adaptive Driving Beam“, kurz ADB genannt, und Matrix LED Scheinwerfer besitzen eine Vielzahl von verschiedenen Lichtszenarien, die alle charakterisiert werden müssen. Klassische Goniophotometer stoßen hier an eine Grenze. Durch das sequentielle Scannen mit einem Photometer, einem 1D Sensor, liegt die Messzeit oft schon im Stundenbereich. Will man sogar verschiedene Lichtszenarien messen so dauert es sehr lange. Nutzt man jedoch hier die schnelle Erfassung durch die LMK, kann in wenigen Minuten ein komplettes Lichtszenario erfasst werden. Nachdem die kamerabasierte LVK Messung abgeschlossen ist und durch die Auswertung dieser Daten durch die Software der Referenzpunkt der Lichtverteilung bestimmt wurde, können die einzelnen durch Normen vorgegebenen Prüfpunkte mit dem Photometer gemessen werden. Dadurch sind auch normgerechte Messergebnisse für die Homologation des Messobjektes verfügbar.

Der kombinierte Ansatz der schnellen kamerabasierten indirekten Goniophotometrie nutzt damit die Vorteile beider messtechnischen Welten und kompensiert ebenfalls gegenseitig die vorhandenen Nachteile.

Wir, LMT und TechnoTeam, möchten unseren Kunden ein auf ihre Bedürfnisse zugeschnittenes Messystem anbieten. Kontaktieren sie uns und wir finden gemeinsam die optimale Lösung für ihre Messaufgabe.
